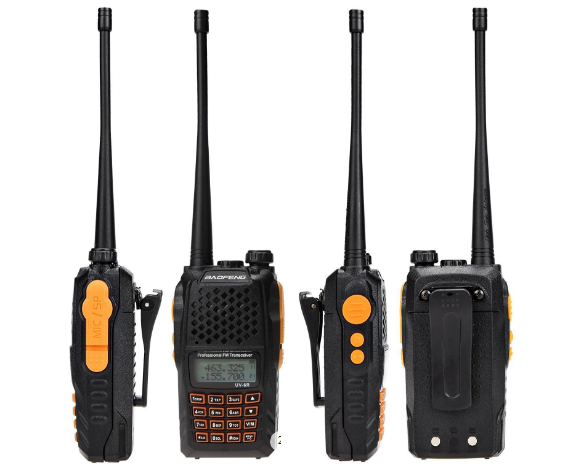

Baofeng UV-6R radio stanica za CTCSS i DCS tone scan podešavanje

Baofeng UV-6R tone scan: CTCSS/DCS i zašto ima signal bez zvuka

Radio stanice



Baofeng UV-6R pokazuje da prima signal, ali iz zvučnika nema glasa? Ili znate da druga stanica emituje na odgovarajućoj frekvenciji, ali UV-6R ostaje tih? Pre nego što posumnjate na antenu ili kvar, proverite R-CTCS i R-DCS — prijemne CTCSS/DCS filtere.

UV-6R ima i ugrađeni RX CTCSS/DCS tone scan. To je korisno kada već imate poznatu prijemnu frekvenciju i aktivan signal, ali ne znate koji prijemni ton ili kod koristi konkretna, legalno konfigurisana veza. Ovaj vodič je namenjen baš Baofeng UV-6R modelu iz aktuelne ponude baofeng.rs; koraci se ne prenose automatski na UV-5R, UV-82 ili drugi model.

UV-6R CTCSS/DCS: četiri stavke koje treba razlikovati

Meni Oznaka Smer Uloga
10 R-DCS Prijem DCS uslov za otvaranje zvučnika.
11 R-CTCS Prijem CTCSS uslov za otvaranje zvučnika.
12 T-DCS Predaja DCS kod koji radio šalje tokom predaje.
13 T-CTCS Predaja CTCSS ton koji radio šalje tokom predaje.

R znači receive, odnosno prijem, a T transmit, odnosno predaja. To je ključ za dijagnostiku: ako vi ne čujete drugu stanicu, proveravate prijemnu stranu; ako druga strana ne otvara vaš signal, proveravate predajnu stranu.

Zašto UV-6R može da pokazuje signal, a da nema zvuka

CTCSS i DCS nisu dodatna frekvencija i nisu enkripcija. Oni služe selektivnom otvaranju squelch-a. Radio može da detektuje RF signal na podešenoj frekvenciji, ali da zvučnik ostane zatvoren ako je aktivan prijemni ton ili kod koji se ne poklapa sa signalom koji stiže.

Tačan UV-6R priručnik u troubleshooting delu navodi upravo CTCSS/DCS među proverama kada se indikator prijema aktivira, a iz zvučnika nema odgovarajućeg zvuka. Zato je korisno prvo proveriti tonsku konfiguraciju, pa tek onda tražiti ređe kvarove.

CTCSS/DCS nije „privatan kanal“

Važno je razdvojiti filtriranje od privatnosti. CTCSS ili DCS mogu da spreče da vaš zvučnik otvara svaki signal na istoj frekvenciji, ali ne šifruju govor. Prijemnik koji sluša isti RF signal bez odgovarajućeg prijemnog filtera i dalje može da čuje transmisiju.

Zato ne tretirajte CTCSS/DCS kao zaštitu poverljivog razgovora i ne unosite osetljive podatke u običnu analognu radio-komunikaciju.

Pre tone scan-a: tri stvari proverite prvo

  1. Morate znati prijemnu frekvenciju. Tone scan traži ton ili kod u već primljenom signalu; ne traži vam automatski novu radio-frekvenciju.
  2. Radite u VFO/Frequency režimu. UV-6R dokumentacija navodi da CTCSS/DCS stavke nisu aktivne za direktnu izmenu u Channel/MR režimu.
  3. Treba vam aktivan signal. Scan ima smisla samo dok druga, poznata stanica ili sistem zaista emituje signal koji želite da analizirate.

Ako vam VFO/MR ili A/B izbor još nije jasan, prvo pogledajte Baofeng UV-6R prvo podešavanje. To je bolja polazna tačka nego nasumično menjanje tonskih parametara.

Kako pokrenuti CTCSS tone scan na UV-6R

Tačan UV-6R priručnik potvrđuje da se taster * / SCAN koristi za skeniranje RX CTCSS/DCS dok je odgovarajuća prijemna tonska stavka otvorena za podešavanje.

  1. Prebacite radio u VFO/Frequency režim.
  2. Izaberite aktivnu A ili B liniju na kojoj je podešena proverena prijemna frekvencija.
  3. Otvorite MENU → 11 → MENU za R-CTCS.
  4. Dok poznata druga stanica emituje signal, pritisnite * / SCAN da pokrenete skeniranje prijemnog CTCSS tona.
  5. Zabeležite detektovanu vrednost i potvrdite je ponovljenim prijemnim testom pre nego što je prihvatite kao deo trajne konfiguracije.

Ne koristite tone scan da „pogađate“ tuđe sisteme. Njegova praktična vrednost je proveravanje poznate, dozvoljene konfiguracije kada imate legitimnu potrebu da uskladite uređaje.

Kako pokrenuti DCS scan

Za prijemni DCS koristi se Menu 10 — R-DCS. UV-6R priručnik istim * / SCAN tasterom podržava skeniranje RX DCS dok je ta prijemna stavka aktivna.

  1. Ostanite u VFO/Frequency režimu na provereno podešenoj RX frekvenciji.
  2. Otvorite MENU → 10 → MENU.
  3. Dok poznat signal emituje, pritisnite * / SCAN za RX DCS scan.
  4. Dobijenu vrednost proverite ponovljenim prijemom i uporedite sa dokumentovanom konfiguracijom sistema.

DCS može imati normalnu i invertovanu varijantu koda. Ne pretpostavljajte da je broj bez oznake dovoljan za potpuno usklađivanje uređaja; koristite tačnu vrednost koju traži konkretna konfiguracija.

Kako privremeno proveriti da li prijemni ton pravi problem

Ako imate simptom „signal postoji, zvuka nema“, a ne znate da li prijemni filter uopšte treba da bude uključen, dijagnostiku radite menjajući samo jednu stvar.

  1. U VFO režimu proverite R-CTCS (Menu 11) i R-DCS (Menu 10).
  2. Ako konkretan sistem ne zahteva prijemni tonski filter, postavite odgovarajuću prijemnu stavku na OFF.
  3. Ponovite test sa istom frekvencijom, istim položajem i istom drugom stanicom.
  4. Ako se audio pojavi, prethodni RX ton/kod verovatno nije odgovarao signalu koji primate.

Ako nema promene, nastavite redom: jačina zvuka, SQL, stvarna RX frekvencija, aktivna A/B linija, antena i tek zatim ostali uzroci. Menjanje pet opcija odjednom samo otežava dijagnostiku.

Kada vi čujete druge, ali oni ne čuju vas

To je druga strana problema. Tada prijemni R-CTCS/R-DCS može biti sasvim ispravan, a treba proveriti šta UV-6R šalje tokom predaje:

  • Menu 12 — T-DCS za predajni DCS kod;
  • Menu 13 — T-CTCS za predajni CTCSS ton.

Predajni ton ili kod birajte samo prema provereno dokumentovanoj konfiguraciji sistema koji imate pravo da koristite. Nemojte nasumično birati vrednosti sa internet lista.

Najčešća zamka: pokušaj izmene CTCSS/DCS u Channel režimu

UV-6R priručnik eksplicitno navodi da su CTCSS i DCS među stavkama koje u Channel/MR režimu nisu važeće za direktnu izmenu. To objašnjava čest simptom: korisnik otvori već sačuvan kanal, promeni tonsku stavku i očekuje da se memorija trajno prepiše.

Za trajnu izmenu pripremite ispravne parametre u VFO režimu i potom pravilno ponovo programirajte memorijski kanal, ili koristite računar. Za računar već postoji zaseban vodič Baofeng UV-6R CHIRP programiranje: backup, port i „Radio did not respond“.

Tone scan i CHIRP nisu ista alatka

CHIRP je praktičan za pregled i uređivanje poznatih memorijskih parametara, backup i organizovanje većeg broja kanala. Ugrađeni RX tone scan na UV-6R ima drugu ulogu: pomaže da analizirate CTCSS/DCS u aktivnom primljenom signalu.

Drugim rečima, CHIRP vam ne daje automatski pravo da koristite neku frekvenciju niti treba da služi kao zamena za dokumentovanu konfiguraciju sistema. Prvo napravite backup, a zatim menjajte samo parametre čiju svrhu razumete.

Brzi troubleshooting: simptom → prva provera

Simptom Prvo proverite Zašto
Indikator prijema radi, ali nema zvuka Volume, R-CTCS i R-DCS Pogrešan RX ton/kod može držati zvučnik zatvorenim iako signal postoji.
Vi čujete drugu stanicu, ona vas ne otvara T-CTCS/T-DCS Druga strana možda očekuje drugi predajni ton ili kod.
* / SCAN ne daje očekivani rezultat VFO režim, tačnu RX frekvenciju i aktivan signal Tone scan analizira ton/kod u već primljenom signalu.
Promena tona na memorijskom kanalu ne ostaje Channel/MR režim UV-6R dokumentacija CTCSS/DCS stavke ne tretira kao direktno izmenljive u Channel režimu.
Dve stanice imaju isti broj kanala, ali se ne čuju Stvarnu frekvenciju i RX/TX tonske parametre Broj memorijskog kanala je lokalna oznaka, ne dokaz iste konfiguracije.
Posle više izmena više ne znate šta je pogrešno Vratite se na jednu proveru odjednom Sistematska dijagnostika je pouzdanija od nasumičnog menjanja više menija.

Da li CTCSS/DCS tone scan otkriva „slobodnu frekvenciju“?

Ne. Tone scan ne odlučuje da li je frekvencija dozvoljena za vašu upotrebu. On samo analizira tonski/kodni uslov u signalu koji radio već prima.

U Srbiji pravo korišćenja radiofrekvencijskog spektra zavisi od važećeg Plana namene i pravila za konkretnu službu, opseg i namenu. Tehnička mogućnost UV-6R da primi ili unese određenu frekvenciju nije automatska zakonska dozvola za predaju.

FAQ: Baofeng UV-6R CTCSS/DCS tone scan

Koji meni je prijemni CTCSS na UV-6R?

Menu 11 — R-CTCS.

Koji meni je prijemni DCS?

Menu 10 — R-DCS.

Koji meni je predajni CTCSS?

Menu 13 — T-CTCS.

Koji meni je predajni DCS?

Menu 12 — T-DCS.

Kako se pokreće RX tone scan?

Dok je otvorena prijemna CTCSS ili DCS stavka za podešavanje, tačan UV-6R priručnik navodi da se * / SCAN koristi za skeniranje RX CTCSS/DCS. Radite sa poznatom RX frekvencijom i aktivnim signalom.

Zašto imam signal, ali nema glasa?

Jedan od čestih uzroka je neusaglašen R-CTCS ili R-DCS. Proverite i jačinu zvuka, SQL, tačnu RX frekvenciju i ostale osnovne parametre.

Da li CTCSS/DCS šifruje razgovor?

Ne. To je selektivni squelch, ne enkripcija.

Mogu li menjati ton direktno na sačuvanom kanalu?

UV-6R priručnik navodi da CTCSS/DCS stavke u Channel režimu nisu aktivne za direktnu izmenu. Za trajnu promenu koristite pravilno ponovno programiranje memorije ili podržani softverski workflow.

Zaključak

Kod UV-6R vredi zapamtiti tri stvari. Prvo, R-DCS/R-CTCS utiču na to šta će otvoriti vaš zvučnik, dok T-DCS/T-CTCS određuju šta šaljete drugoj strani. Drugo, UV-6R ima ugrađen RX CTCSS/DCS tone scan preko * / SCAN dok je prijemna tonska stavka aktivna. Treće, CTCSS/DCS u Channel režimu ne treba tretirati kao slobodno izmenljive parametre već sačuvane memorije.

Za osnovno snalaženje koristite UV-6R početni vodič, a za rad sa više memorija i backup-om UV-6R CHIRP vodič. Tako rešavate konkretan problem bez prenošenja koraka sa drugog Baofeng modela.
