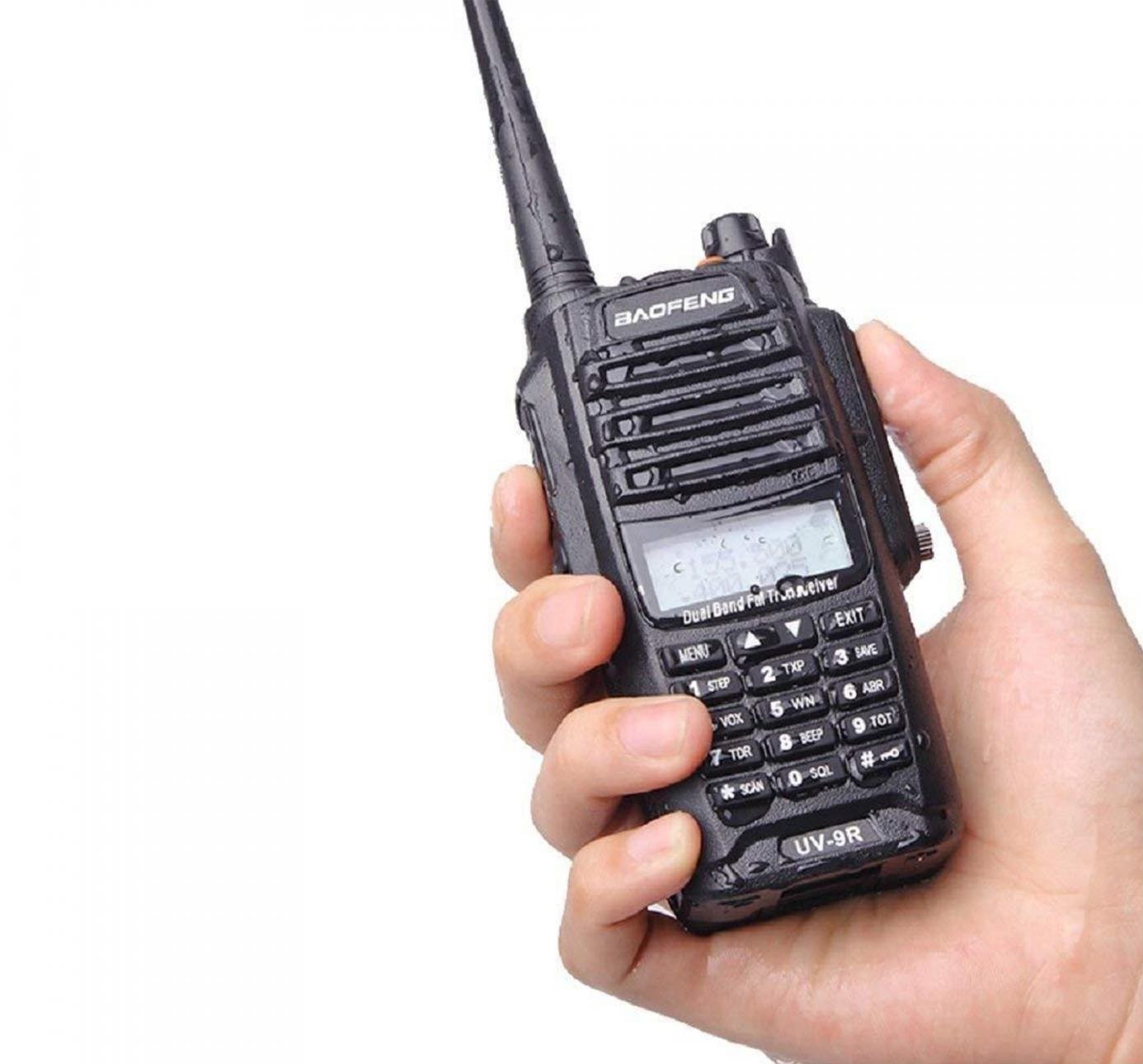

Baofeng UV-9R radio stanica za CTCSS i DCS podešavanje RX i TX tonova

Baofeng UV-9R CTCSS/DCS: RX/TX tonovi i zašto ima signal bez zvuka

Radio stanice



Baofeng UV-9R pokazuje da prima signal, ali iz zvučnika nema glasa? Ili druga stanica registruje vašu predaju, ali vas ne čuje kako treba? Pre nego što posumnjate na antenu, domet ili kvar, proverite CTCSS i DCS podešavanja za prijem i predaju.

Na standardnom UV-9R prijemni i predajni tonovi/kodovi nisu ista stvar. Radio može da bude na odgovarajućoj frekvenciji i da vidi RF signal, a da audio ostane zatvoren zato što prijemni CTCSS ili DCS ne odgovara signalu koji stiže. Isto tako, možete normalno da pritiskate PTT, ali druga strana neće otvoriti svoj squelch ako očekuje drugi predajni ton ili kod.

Ovaj vodič se odnosi na standardni Baofeng UV-9R koji je trenutno objavljen na baofeng.rs. UV-9R Pro, UV-9R Plus, UV-9G i druge slične oznake ne treba tretirati kao potpuno isti uređaj samo zato što kućište ili naziv liče.

UV-9R CTCSS/DCS: četiri stavke koje ne treba pomešati

Meni Oznaka Smer Šta radi
10 R-DCS Prijem Otvara prijem samo kada primljeni DCS kod odgovara podešenom.
11 R-CTCS Prijem Otvara prijem kada primljeni CTCSS ton odgovara podešenom.
12 T-DCS Predaja Šalje podešeni DCS kod tokom predaje.
13 T-CTCS Predaja Šalje podešeni CTCSS ton tokom predaje.

R znači receive, odnosno prijem. T znači transmit, odnosno predaja. Ta razlika je važnija od samog broja menija: prijemni ton određuje šta će otvoriti vaš zvučnik, dok predajni ton određuje šta vaš radio šalje drugoj strani uz govor.

Šta su CTCSS i DCS — i šta nisu

CTCSS i DCS služe selektivnom otvaranju squelch-a. Kada više korisnika deli istu radio-frekvenciju, prijemnik može da bude podešen tako da otvori zvučnik samo kada uz signal stigne očekivani ton ili digitalni kod.

  • CTCSS koristi kontinuirani niskofrekventni ton.
  • DCS koristi digitalno kodirani signal za selektivni squelch.
  • Oba mogu da smanje koliko neželjenih razgovora čujete na istoj frekvenciji.
  • Nijedan nije enkripcija niti privatni kanal. CTCSS/DCS ne šifruju sadržaj razgovora.

Zato naziv „privacy tone“ koji se ponekad pojavljuje u stranim vodičima može da zavara. Ton ili kod filtrira otvaranje zvučnika; ne sprečava drugi prijemnik da primi vaš RF signal ako je podešen da sluša bez tog filtera.

Zašto UV-9R pokazuje signal, ali nema zvuka

Ovo je jedan od najtipičnijih simptoma pogrešnog prijemnog tonskog podešavanja. Uputstvo za UV-9R kao mogući uzrok situacije u kojoj se indikator prijema uključi, a zvuka nema, navodi i neusaglašen CTCSS/DCS.

Praktično, dešava se sledeće:

  1. radio detektuje RF signal na podešenoj frekvenciji;
  2. R-CTCS ili R-DCS je uključen;
  3. primljeni ton/kod ne odgovara onome što UV-9R očekuje;
  4. squelch ostaje zatvoren i iz zvučnika ne čujete razgovor.

Pre menjanja menija ipak proverite i najjednostavnije stvari: jačinu zvuka, da li testirate pravi kanal/frekvenciju i da li problem postoji samo na jednom memorijskom kanalu ili na svim podešavanjima.

SQL nije isto što i CTCSS/DCS

Squelch nivo (SQL) i tonski filter rešavaju dva različita problema. SQL određuje koliko jak signal treba da bude da bi prijemnik prestao da utišava šum. CTCSS/DCS zatim mogu da postave dodatni uslov: čak i kada radio vidi dovoljno jak signal, audio se neće otvoriti ako očekivani ton ili kod nije prisutan.

Zato nasumično spuštanje SQL-a ne rešava nužno problem pogrešnog R-CTCS/R-DCS. Ako indikator prijema reaguje, a zvuka nema, tonski filter je jedna od prvih stvari koje vredi proveriti.

Kako bezbedno proveriti R-CTCS na standardnom UV-9R

Tačan UV-9R priručnik navodi da se CTCSS/DCS podešavanja ne menjaju kao obične stavke već sačuvanog Channel/MR kanala. Za proveru i pripremu parametara koristite VFO/Frequency režim, a trajnu izmenu memorije zatim uradite pravilnim postupkom memorisanja.

  1. Prebacite UV-9R u VFO/Frequency režim. Ako vam taj korak nije poznat, pogledajte UV-9R VFO/Channel vodič.
  2. Izaberite odgovarajuću A/B liniju i unesite samo proverenu frekvenciju sistema koji imate pravo da koristite.
  3. Pritisnite MENU → 11 → MENU da otvorite R-CTCS.
  4. Ako tačno znate koji CTCSS sistem zahteva, izaberite tu vrednost. Ako dijagnostikujete zašto nema zvuka i sistem ne zahteva prijemni ton, privremeno postavite R-CTCS na OFF.
  5. Potvrdite sa MENU i izađite sa EXIT.
  6. Ponovite prijemni test sa poznatom, pravilno podešenom drugom stanicom.

Ako audio proradi tek kada je R-CTCS isključen, to je jak znak da prethodni prijemni ton nije odgovarao signalu koji ste primali. Nemojte zatim nasumično birati drugi ton: vratite samo onu konfiguraciju koju konkretan sistem stvarno zahteva.

Kako proveriti R-DCS

Za prijemni DCS koristi se Menu 10 — R-DCS. Logika dijagnostike je ista: ako radio očekuje DCS kod koji druga strana ne šalje, indikator signala može da reaguje dok audio ostaje zatvoren.

  1. Radite u VFO/Frequency režimu sa provereno podešenom prijemnom frekvencijom.
  2. Otvorite MENU → 10 → MENU.
  3. Izaberite tačan DCS kod samo ako ga vaš sistem zaista koristi; za kontrolni test bez prijemnog DCS uslova koristite OFF kada je to primereno konfiguraciji sistema.
  4. Potvrdite MENU, izađite sa EXIT i ponovite test.

Ako ne znate da li sistem koristi CTCSS, DCS ili nikakav prijemni filter, ne pokušavajte više nasumičnih kombinacija odjednom. Menjajte jednu stvar, testirajte, zabeležite rezultat i tek onda nastavite.

Kada vi čujete druge, ali oni ne čuju vas

Ako prijem radi, a druga strana ne otvara audio kada vi pritiskate PTT, proverite predajni ton ili kod — T-CTCS odnosno T-DCS.

T-CTCS — Menu 13

Menu 13 šalje CTCSS ton tokom vaše predaje. Vrednost mora da odgovara onome što prijemnik druge strane očekuje. Ako druga strana ne zahteva CTCSS za otvaranje prijema, nemojte ga uključivati „za svaki slučaj“.

T-DCS — Menu 12

Menu 12 šalje DCS kod tokom predaje. I ovde važi isto pravilo: ne birajte kod napamet. Koristite samo parametar koji je definisan za vaš legalni sistem i proverite da druga strana očekuje isti način selektivnog squelch-a.

Važno je razlikovati „radio ne emituje“ od „radio emituje, ali drugi prijemnik ne otvara audio“. Ako UV-9R uopšte ne prelazi u predaju, uzrok može biti sasvim drugi — na primer BCL, napajanje, PTT ili druga postavka — pa CTCSS/DCS nije univerzalno rešenje za svaki TX problem.

Zašto podešavanje na memorijskom kanalu može da zbuni

Standardni UV-9R priručnik navodi da su CTCSS/DCS stavke u Channel režimu nevažeće za direktnu izmenu. Drugim rečima, ne treba očekivati da otvorite već sačuvan kanal, promenite ton kao u VFO-u i da se cela memorija automatski trajno prepiše.

Ako menjate kanal koji treba da ostane sačuvan, pripremite ispravne parametre u VFO režimu i zatim koristite pravilan MEM-CH postupak. Za to već postoji zaseban vodič: Baofeng UV-9R MEM-CH — kako ručno sačuvati i obrisati kanal.

Za veći broj kanala praktičniji može biti računar i podržan programski softver, ali i tada je dobra praksa prvo pročitati postojeću konfiguraciju i napraviti backup pre izmena.

CTCSS scan na UV-9R: kada ima smisla i kako se radi

Standardno UV-9R uputstvo opisuje skeniranje CTCSS tona kada imate poznatu prijemnu frekvenciju i drugu stanicu koja zaista emituje ton. To nije skeniranje radio-opsega i nije način da se „pronađu slobodne frekvencije“.

Za CTCSS postupak dokumentacija zahteva:

  1. da je podešena odgovarajuća RX frekvencija;
  2. da je Dual Standby/TDR isključen;
  3. da UV-9R radi u VFO režimu;
  4. da otvorite Menu 11 — R-CTCS;
  5. pritisnete MENU, zatim */SCAN;
  6. dok poznata druga stanica emituje, sačekate da skeniranje stane;
  7. pritisnete MENU da sačuvate pronađeni CTCSS za taj VFO test.

Bitna napomena: naslov odeljka u dostupnoj standardnoj UV-9R dokumentaciji govori o „CTCSS/DCS scanning“, ali detaljno opisana procedura vodi konkretno na Menu 11 i CTCSS scan. Zato ovde ne prenosimo DCS-scan korake sa UV-9R Pro, UV-5R ili drugog modela na standardni UV-9R bez potvrde tačne revizije uređaja.

Ako vam je DCS scan potreban, proverite priručnik za baš svoju hardversku/firmware varijantu ili koristite poznatu dokumentovanu konfiguraciju sistema umesto pogađanja.

CTCSS/DCS ne rešava svaki problem sa prijemom

Ako isključivanje pogrešnog prijemnog tona ne vrati audio, nastavite sistematski. Proverite:

  • jačinu zvuka i da li MONI otvara zvučnik;
  • stvarnu RX frekvenciju, a ne samo isti broj memorijskog kanala;
  • da li je aktivna prava A/B linija;
  • SQL i kvalitet RF signala;
  • da li je kanal zaista ponovo sačuvan nakon izmene;
  • antenu, bateriju i fizički priključak dodatne opreme ako problem postoji na svim kanalima.

Dve stanice mogu obe da prikazuju „kanal 5“, a da u toj lokalnoj memorijskoj poziciji imaju različite frekvencije ili tonske parametre. Zato broj kanala sam po sebi nije dokaz da su uređaji međusobno usklađeni.

Brzi troubleshooting: simptom → prva provera

Simptom Prvo proverite Zašto
Indikator prijema radi, ali nema zvuka Volume, R-CTCS i R-DCS Pogrešan prijemni ton/kod može da drži squelch zatvoren iako radio vidi signal.
Vi čujete drugu stanicu, ona vas ne čuje T-CTCS/T-DCS i stvarni TX parametri Druga strana možda očekuje drugi ton/kod za otvaranje prijema.
Dve UV-9R stanice su na istom broju kanala, ali ne rade zajedno Stvarnu frekvenciju i sve RX/TX tonske parametre Broj memorije je lokalna oznaka, ne univerzalna radio-konfiguracija.
Menu 10–13 ne menja sačuvani kanal kako očekujete Da li ste u Channel/MR režimu Standardno uputstvo ne tretira ove stavke kao direktno izmenljive u Channel režimu.
CTCSS scan ne kreće VFO, RX frekvenciju i TDR OFF To su preduslovi navedeni u UV-9R proceduri.
Promena radi u VFO-u, ali nestane posle prelaska na memoriju MEM-CH postupak VFO promena sama po sebi nije trajna izmena postojećeg memorijskog kanala.

Da li CHIRP podržava standardni UV-9R?

Aktuelna lista podržanih modela u CHIRP-u zasebno navodi Baofeng UV-9R. To može biti praktično kada treba pregledati ili uskladiti više memorijskih kanala, ali podrška modela ne znači da treba nasumično menjati svaku ponuđenu stavku. Prvo pročitajte konfiguraciju iz svog radija, sačuvajte backup i menjajte samo ono što razumete.

Posebno vodite računa da u softveru izaberete tačan model, a ne UV-9R Pro, UV-9G ili sličnu varijantu samo zato što je naziv blizak.

CTCSS/DCS i zakonita upotreba u Srbiji

CTCSS i DCS su samo tehnički parametri selektivnog squelch-a. Oni ne daju pravo na korišćenje radio-frekvencije i ne pretvaraju kanal u „privatan“ ili automatski dozvoljen kanal.

U Srbiji se pravo korišćenja spektra određuje važećim Planom namene i pravilima za konkretnu službu i opseg. Zato ovaj vodič namerno ne daje listu navodno „slobodnih frekvencija“ niti preporučuje emitovanje samo zato što UV-9R tehnički može da prihvati neku vrednost.

FAQ: Baofeng UV-9R CTCSS i DCS

Koji meni je prijemni CTCSS na UV-9R?

Menu 11 — R-CTCS.

Koji meni je prijemni DCS?

Menu 10 — R-DCS.

Koji meni je predajni CTCSS?

Menu 13 — T-CTCS.

Koji meni je predajni DCS?

Menu 12 — T-DCS.

Zašto LED ili indikator pokazuje prijem, a ništa ne čujem?

Jedan od čestih uzroka je neusaglašen prijemni CTCSS/DCS. Proverite i volume, SQL, stvarnu frekvenciju i ostale osnovne parametre pre nego što zaključite da je radio neispravan.

Da li CTCSS/DCS znači da je razgovor privatan?

Ne. To nije enkripcija. Ton ili kod služi selektivnom otvaranju squelch-a.

Mogu li direktno menjati CTCSS/DCS na već sačuvanom Channel kanalu?

Standardno UV-9R uputstvo navodi da te stavke nisu predviđene za direktnu izmenu u Channel režimu. Za trajnu promenu pripremite parametre u VFO-u i ponovo pravilno sačuvajte memoriju ili koristite podržani programski workflow sa backup-om.

Da li CTCSS scan pronalazi frekvenciju?

Ne. Najpre morate imati odgovarajuću RX frekvenciju. CTCSS scan traži ton u već primljenom signalu; ne određuje da li imate pravo da emitujete na toj frekvenciji.

Zaključak

Kod Baofeng UV-9R zapamtite četiri oznake: R-DCS 10, R-CTCS 11, T-DCS 12 i T-CTCS 13. Ako radio pokazuje prijem, ali nema glasa, prvo proverite prijemni ton/kod. Ako vi čujete druge, ali oni ne otvaraju vaš signal, proverite predajni ton/kod. A ako menjate već sačuvan kanal, uradite izmenu kroz VFO i pravilno ponovno memorisanje umesto da pretpostavite da će Channel režim automatski sačuvati novu konfiguraciju.

Za osnovno prebacivanje načina rada koristite UV-9R VFO/Channel vodič, a za trajno čuvanje podešavanja pogledajte UV-9R MEM-CH vodič. Tako CTCSS/DCS podešavanje ostaje deo jasnog model-specific postupka, umesto pogađanja parametara sa drugog Baofeng modela.
